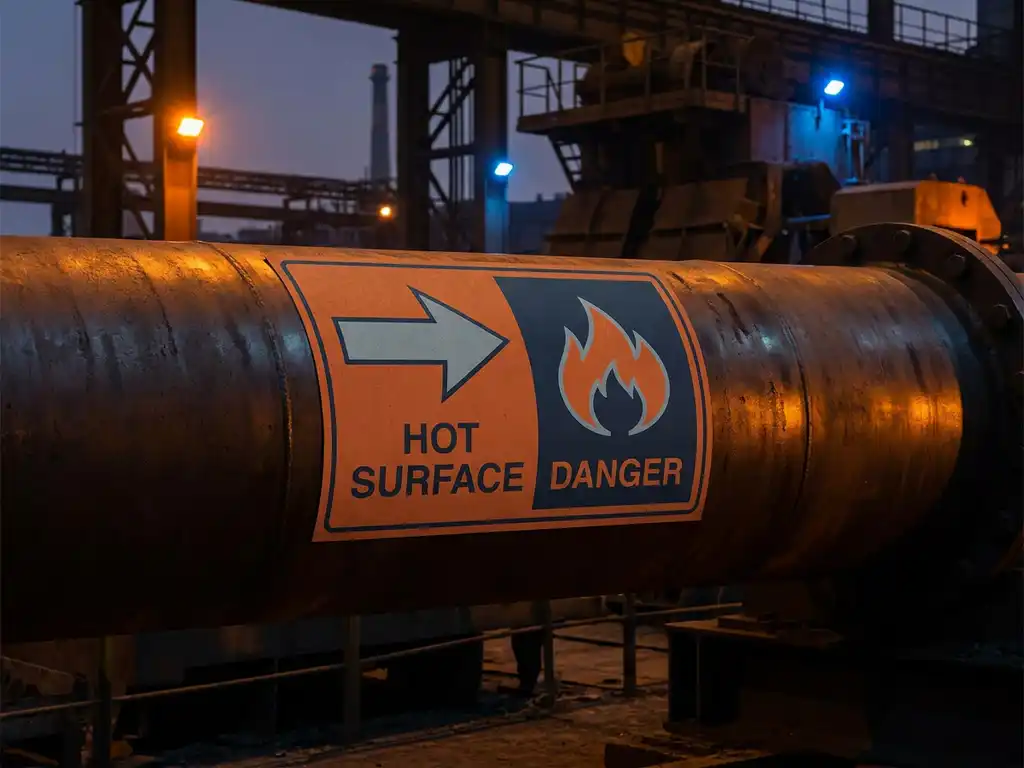

Voor leidingmarkering bij temperaturen boven 120°C zijn hittebestendige materialen zoals polyimide, metalen labels of speciale hoogtemperatuur polyesterfolies de juiste keuze. Standaard vinyl of gewone polyester labels lossen op, verkleuren of laten los bij extreme warmte, waardoor ze onleesbaar en gevaarlijk worden. In dit artikel beantwoorden we de meestgestelde vragen over leidingmarkering in hoge-temperatuuromgevingen, van materiaalkeuze tot montage op hete leidingen in bedrijf.
Welke materialen zijn bestand tegen temperaturen boven 120°C?
Materialen die leidingmarkering bij temperaturen boven 120°C aankunnen, zijn polyimidefolie, geanodiseerd aluminium, roestvrij staal en speciale hoogtemperatuur polyestersubstraten. Standaard vinyl labels zijn niet geschikt boven circa 80 tot 90°C. Papier valt in industriële omgevingen sowieso af. De keuze hangt af van de piektemperatuur, de blootstelling aan chemicaliën en de gewenste levensduur.
Polyimide (ook bekend onder de merknaam Kapton) is een kunststoffolie die bestand is tot circa 260°C en ook goed presteert in omgevingen met oliën en solventen. Het materiaal blijft flexibel, wat het geschikt maakt voor cilindrische oppervlakken zoals pijpen. Voor nog hogere temperaturen of agressievere omstandigheden hebben metalen labels van aluminium of roestvrij staal de voorkeur, al vereisen die andere bevestigingsmethoden.
Hoogtemperatuur polyester biedt een goede middenweg: bestand tot circa 150 tot 180°C, goed bedrukbaar met industriële labelprinters en beschikbaar met een hittebestendige lijmlaag. Dit materiaal werkt goed in procesindustrieën waar leidingen warm zijn maar geen extreme piektemperaturen bereiken. Belangrijk is ook dat de inkt of het printlint zelf hittebestendig is. Standaard harswax-linten presteren beter dan wax-linten bij hogere temperaturen, maar voor de meest extreme toepassingen zijn speciale hoogtemperatuur printlinten noodzakelijk.
Welke normen gelden voor leidingmarkering bij hoge temperaturen?
De belangrijkste norm voor leidingmarkering in Europa is ISO 20560, die kleurcodering, pijlsymbolen, tekstgrootte en plaatsing voorschrijft voor het identificeren van vloeistoffen en gassen in leidingen. Naast ISO 20560 kunnen sectorspecifieke normen gelden, zoals NEN 3011 in Nederland of ANSI/ASME A13.1 in Noord-Amerikaanse contexten. De norm schrijft geen specifiek materiaal voor, maar de markering moet leesbaar en duurzaam blijven onder de heersende omstandigheden.
In de praktijk betekent dit dat een leidingmarkering in een stoomleiding of heet-oliesysteem niet alleen aan de kleurcode en tekstgrootte moet voldoen, maar ook fysiek intact moet blijven bij de operationele temperatuur. Een label dat na zes maanden verkleurt of loslaat, voldoet niet aan de geest van de norm, ook al was het bij installatie correct.
Voor gevaarlijke stoffen gelden aanvullende eisen. GHS/CLP-regelgeving schrijft voor hoe gevarenpictogrammen en gevarenaanduidingen op leidingen met gevaarlijke chemicaliën worden weergegeven. Raadpleeg bij twijfel ook de ATEX-richtlijnen als de leidingomgeving explosiegevaarlijk is, want dan gelden extra eisen aan materialen en bevestigingsmiddelen.
Wat is het verschil tussen zelfklevende en mechanisch bevestigde leidingmarkeringen?
Zelfklevende leidingmarkeringen kleven direct op het pijpoppervlak via een lijmlaag en zijn snel aan te brengen, maar de kwaliteit van de hechting neemt af bij hoge oppervlaktetemperaturen of bij leidingen die sterk uitzetten en krimpen. Mechanisch bevestigde markeringen, zoals klemringen, kabelbinders of schroefbevestigde plaatjes, zijn niet afhankelijk van lijm en blijven betrouwbaar zitten bij extreme temperaturen en thermische cycli.
Voor leidingen boven 120°C is een zelfklevende oplossing alleen verantwoord als de lijmlaag expliciet gecertificeerd is voor de betreffende temperatuur. Veel standaard high-tack lijmen beginnen al te vloeien of verliezen adhesie rond 100 tot 120°C. Speciale siliconen- of acrylaatlijmen kunnen hogere temperaturen aan, maar ook die hebben een maximum.
Mechanisch bevestigde markeringen hebben als voordeel dat ze ook op geïsoleerde of beklede leidingen kunnen worden aangebracht zonder dat de ondergrond perfect schoon of droog hoeft te zijn. Nadeel is dat ze iets meer installatietijd vragen. In kritische procesindustrieën, zoals raffinaderijen of stoominstallaties, wordt mechanische bevestiging dan ook vaak als standaard beschouwd voor alles boven 100°C.
Hoe beïnvloedt pijptemperatuur de keuze van het kleurlabel?
De pijptemperatuur beïnvloedt de keuze van het kleurlabel op twee manieren: het bepaalt welk materiaal en welke lijm geschikt zijn, en het kan van invloed zijn op de leesbaarheid van kleuren op de lange termijn. Hoge temperaturen versnellen de degradatie van pigmenten, waardoor kleuren vervagen. Verkleuring is niet alleen een esthetisch probleem maar ook een veiligheidsprobleem als de kleurcode niet meer herkenbaar is.
Volgens ISO 20560 en NEN 3011 is de kleur van het basisveld op een leidingmarkering gekoppeld aan de stofgroep die door de leiding stroomt, bijvoorbeeld groen voor water, geel voor gas of oranje voor zuren. Als een label door warmte van oranje naar geel vervaagt, kan dat tot gevaarlijke verwisselingen leiden bij onderhoudspersoneel.
Kies daarom voor hittebestendige pigmenten en materialen waarvan de kleurechtheid bij hoge temperaturen is getest. Polyimide labels zijn van nature geel van kleur, wat de kleuropties beperkt maar de duurzaamheid vergroot. Voor kleurgecodeerde toepassingen zijn geanodiseerde aluminium labels of bedrukte hoogtemperatuur polyesterfolies met UV- en hittebestendige inkt een betere keuze dan standaard gekleurde vinyl labels.
Wanneer is een metalen typeplaatje beter dan een gedrukt label?
Een metalen typeplaatje is beter dan een gedrukt label wanneer de temperatuur structureel boven 180°C ligt, wanneer de omgeving agressieve chemicaliën bevat die kunststoffolies aantasten, of wanneer de markering een lange levensduur van tien jaar of meer moet hebben zonder vervanging. Metaal degradeert niet door warmte, vervaagt niet en is bestand tegen mechanische beschadiging.
Geanodiseerd aluminium en roestvrij staal zijn de meest gebruikte metalen voor industriële typeplaatjes en leidingmarkeringen. Aluminium is lichter en eenvoudiger te bewerken, terwijl roestvrij staal beter bestand is tegen corrosieve omgevingen zoals zeewater, zuren of alkalische reinigingsmiddelen. Beide kunnen worden gegraveerd of geprint met permanente identificatiegegevens.
Het nadeel van metalen plaatjes is de hogere productiekosten per stuk en de langere doorlooptijd bij maatwerk. Voor grote aantallen standaard leidingmarkeringen zijn gedrukte polyester of polyimide labels efficiënter. Metalen plaatjes zijn het meest waardevol bij unieke assets, kritische veiligheidspunten of omgevingen waar geen enkel ander materiaal standhoudt.
Hoe breng je een leidingmarkering aan op een hete leiding in bedrijf?
Een leidingmarkering aanbrengen op een hete leiding in bedrijf vereist de juiste persoonlijke beschermingsmiddelen, een bevestigingsmethode die geen directe lijmhechting op het hete oppervlak nodig heeft, en een materiaal dat al tijdens de montage bestand is tegen de heersende temperatuur. Zelfklevende labels worden bij voorkeur aangebracht op afgekoelde leidingen, maar als dat niet mogelijk is, zijn mechanisch bevestigde markeringen de veiligste optie.
Praktische stappen bij montage op een hete leiding:
- Draag hittebestendige handschoenen en beschermende kleding conform de risicobeoordeling voor de betreffende installatie.
- Kies een mechanisch bevestigde markering, zoals een klemring of een label met kabelbinder, zodat je het hete oppervlak niet direct hoeft aan te raken.
- Controleer of het label of de markering al bij kamertemperatuur bestand is tegen de operationele temperatuur van de leiding.
- Breng de markering aan op een schoon, vrij toegankelijk deel van de leiding, bij voorkeur op een horizontaal vlak voor optimale leesbaarheid.
- Zorg dat de plaatsing voldoet aan ISO 20560, met name ten aanzien van de positie bij afsluiters, verbindingen en doorgangen door wanden.
Bij geïsoleerde leidingen is het soms nodig om de markering op de isolatiemantel aan te brengen in plaats van direct op de pijp. In dat geval moet de markering ook bestand zijn tegen de buitentemperatuur van de isolatie en eventuele condensatie of vochtigheid.
Hoe Rebo Systems helpt bij leidingmarkering in hoge-temperatuuromgevingen
Leidingmarkering in omgevingen met hoge temperaturen stelt hoge eisen aan materiaal, bevestiging en normnaleving. Rebo Systems levert complete oplossingen voor precies deze uitdagingen, van het juiste substraat tot het printlint dat de temperatuur aankan.
- Materiaaladvies op maat: We helpen je kiezen tussen hoogtemperatuur polyester, polyimide of metalen labels op basis van jouw specifieke procestemperatuur en omgeving.
- Industriële labelprinters: Onze SMS-printers zijn compatibel met hittebestendige printlinten en substraten voor duurzame identificatie die voldoet aan ISO 20560.
- Kant-en-klare leidingmarkeringen: Via de Pikt-O-Norm catalogus zijn genormeerde borden en markeringen direct beschikbaar, ook voor gevaarlijke stoffen waarvoor GHS-etiketten vereist zijn.
- Lokale adviseurs: Onze technische adviseurs kennen de procesindustrie en denken mee over de meest duurzame en veilige oplossing voor jouw installatie.
Wil je weten welke leidingmarkering het beste past bij jouw situatie? Neem contact op met ons team voor een vrijblijvend adviesgesprek.
