In de procesindustrie gelden meerdere verplichte normen voor veiligheidsmarkering, waaronder Europese richtlijnen zoals de Machinerichtlijn en ATEX, internationale ISO-normen, de Nederlandse NEN 3011 voor leidingmarkering en de Europese GHS/CLP-verordening voor gevaarlijke stoffen. Welke normen precies van toepassing zijn, hangt af van de aard van de installatie, de aanwezige stoffen en de risicozones binnen de locatie. In dit artikel beantwoorden we de meest gestelde vragen over veiligheidsmarkering in de procesindustrie, zodat je weet waar je aan moet voldoen en hoe je dat aantoonbaar maakt.

Welke Europese richtlijnen zijn van toepassing op veiligheidsmarkering?

Veiligheidsmarkering in de procesindustrie valt onder meerdere Europese richtlijnen, afhankelijk van de toepassing. De belangrijkste zijn de Machinerichtlijn (2006/42/EG), de ATEX-richtlijn (2014/34/EU) voor explosiegevaarlijke zones, de richtlijn Veiligheids- en gezondheidssignalering op de werkplek (92/58/EEG) en de CLP-verordening voor gevaarlijke stoffen. Samen vormen deze richtlijnen de wettelijke basis voor wat er gemarkeerd moet worden en hoe.

De richtlijn 92/58/EEG verplicht werkgevers om veiligheids- en gezondheidssignalering aan te brengen op plaatsen waar risico’s niet via andere maatregelen zijn weggenomen. Dit betekent dat borden, labels en markeringen niet optioneel zijn, maar een wettelijke verplichting vormen in elke industriële omgeving. De richtlijn schrijft ook voor welke kleuren, vormen en pictogrammen gebruikt moeten worden, zodat signalering in heel Europa herkenbaar en eenduidig is.

De Machinerichtlijn verplicht fabrikanten en gebruikers van machines om duidelijke markering aan te brengen, inclusief waarschuwingen, bedieningsinstructies en CE-keurmerken. Voor installaties in explosiegevaarlijke zones komt daar de ATEX-richtlijn bovenop, die aanvullende eisen stelt aan apparatuur, zones en bijbehorende markeringen. Wie machines of installaties exporteert buiten de EU, moet bovendien rekening houden met vergelijkbare internationale standaarden zoals UL (VS) of CSA (Canada).

Welke ISO- en NEN-normen gelden voor labels en borden in de procesindustrie?

De belangrijkste internationale norm voor veiligheidssignalering is ISO 7010, die een gestandaardiseerde set veiligheidspictogrammen vastlegt voor gebruik op borden en labels. Naast ISO 7010 is NEN 3011 de Nederlandse norm specifiek voor leidingmarkering in industriële installaties. Beide normen zijn breed toepasbaar in de procesindustrie en vormen samen de basis voor conforme veiligheidsmarkering op de werkvloer.

ISO 7010 beschrijft de visuele eisen voor waarschuwings-, verbods-, gebods- en reddingsborden. De pictogrammen zijn ontworpen om taalbarrières te overbruggen en zijn verplicht in omgevingen waar meerdere nationaliteiten werken of waar snelle herkenning van cruciaal belang is. De norm wordt regelmatig herzien om nieuwe risico’s en stoffen te integreren.

Naast ISO 7010 is er ISO 20560, een internationale norm die specifiek gaat over de markering van leidingen die gevaarlijke vloeistoffen en gassen transporteren. Deze norm biedt een gedetailleerd systeem voor kleurcodering, labels en pijlsymbolen op leidingen, en sluit nauw aan op de nationale NEN 3011. Voor organisaties die internationaal opereren, biedt ISO 20560 een goede basis voor een uniforme aanpak over meerdere locaties.

Wat zijn de eisen voor leidingmarkering volgens NEN 3011?

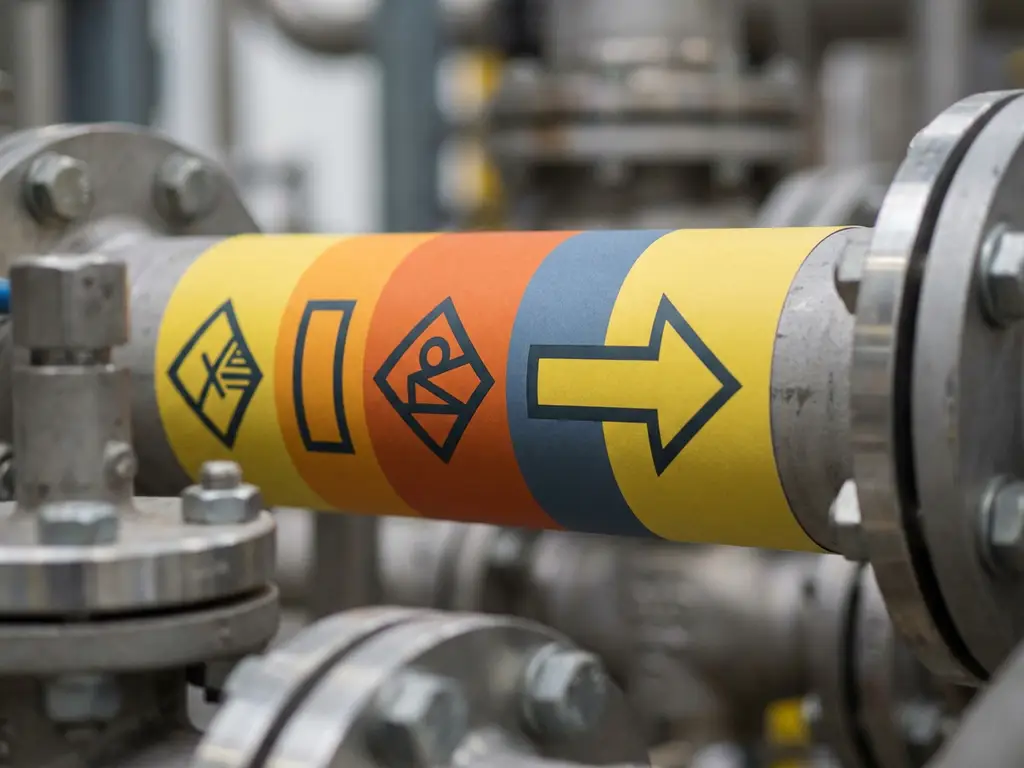

NEN 3011 schrijft voor hoe leidingen in industriële installaties gemarkeerd moeten worden op basis van het type stof dat erdoorheen stroomt. De norm verdeelt stoffen in categorieën met bijbehorende basiskleur, aangevuld met een contrasterende identificatiekleur en een tekstlabel of pictogram. Correcte leidingmarkering procesinstallatie is essentieel voor veilig onderhoud en snelle interventie bij calamiteiten.

De norm bepaalt onder andere:

• De basiskleur die de stofcategorie aanduidt (bijvoorbeeld groen voor water, geel voor gas)
• De contrasterende kleur of band die de specifieke stof verder identificeert
• De positie van de markering: bij afsluiters, appendages, doorvoeringen en op regelmatige tussenafstanden langs de leiding
• De stroomrichting, aangegeven met een pijl
• De naam of omschrijving van de stof, bij voorkeur in combinatie met een pictogram

Een correct uitgevoerde leidingmarkering zorgt ervoor dat monteurs, operators en hulpdiensten in één oogopslag zien wat er door een leiding stroomt, in welke richting en bij welke afsluiter ze moeten zijn. Dit is niet alleen een veiligheidsvereiste, maar ook een praktische noodzaak in complexe procesinstallaties waar tientallen of honderden leidingen naast elkaar lopen.

Hoe werkt ATEX-markering in explosiegevaarlijke zones?

ATEX-markering identificeert apparatuur, zones en gevaren in omgevingen waar explosieve atmosferen kunnen ontstaan door de aanwezigheid van brandbare gassen, dampen of stof. De ATEX-richtlijn verdeelt locaties in zones (0, 1, 2 voor gas; 20, 21, 22 voor stof) en vereist dat alle gebruikte apparatuur en markeringen overeenkomen met de zoneclassificatie van de locatie.

ATEX-markering op apparatuur bevat specifieke codes die aangeven voor welke zone het apparaat geschikt is, welke beschermingsklasse het heeft en door welk gecertificeerd testinstituut het is goedgekeurd. Deze informatie is vastgelegd in een gestandaardiseerd formaat dat altijd zichtbaar en leesbaar moet zijn op het apparaat of de installatie.

Naast de markering op apparatuur moeten ook de zones zelf duidelijk worden aangegeven. Dat gebeurt via waarschuwingsborden bij de toegang tot ATEX-zones, met vermelding van de zoneclassificatie en de bijbehorende veiligheidsregels. Deze borden moeten bestand zijn tegen de omgevingscondities ter plaatse, inclusief blootstelling aan chemicaliën, vocht en temperatuurwisselingen. Labels en borden van vinyl of polyester zijn hiervoor de gangbare keuze vanwege hun duurzaamheid en chemische bestendigheid.

Wanneer zijn GHS/CLP-labels verplicht in de procesindustrie?

GHS/CLP-labels zijn verplicht op elke verpakking of container met gevaarlijke stoffen die in de procesindustrie worden gebruikt, opgeslagen of getransporteerd. De CLP-verordening (EG nr. 1272/2008) is in de hele EU van kracht en verplicht leveranciers en gebruikers van chemische stoffen om gestandaardiseerde gevarenpictogrammen, signaalwoorden en veiligheidsaanbevelingen op de etikettering aan te brengen.

In de procesindustrie betekent dit concreet dat:

• Alle opslagvaten, drums en IBC’s met gevaarlijke stoffen voorzien moeten zijn van een geldig GHS/CLP-label
• Interne transfers van gevaarlijke stoffen naar kleinere containers ook een correct label vereisen
• Labels leesbaar en bestand moeten zijn tegen de omgevingsomstandigheden, inclusief vocht, chemicaliën en UV-straling
• Pictogrammen, signaalwoorden en H/P-zinnen in de juiste taal aanwezig moeten zijn

Een veelgemaakte fout is het gebruik van papieren labels voor GHS/CLP-toepassingen in industriële omgevingen. Papier is niet bestand tegen chemicaliën of vocht en verliest snel zijn leesbaarheid. Voor duurzame GHS-etiketten in de procesindustrie zijn polyester of vinyl de aangewezen materialen, omdat deze bestand zijn tegen de stoffen die ze identificeren.

Wat zijn de materiaaleisen voor duurzame veiligheidslabels in zware omgevingen?

Veiligheidslabels in de procesindustrie moeten bestand zijn tegen chemicaliën, reinigingsmiddelen, vocht, UV-straling en extreme temperaturen. De meest geschikte materialen zijn industrieel vinyl en polyester, beide beschikbaar in uitvoeringen met hoge kleefkracht voor ruwe of gecureerde oppervlakken. Papieren labels zijn in industriële omgevingen ongeschikt voor permanente toepassingen.

De keuze van het juiste materiaal hangt af van meerdere factoren:

• Chemische blootstelling: Polyester biedt de hoogste chemische weerstand en is geschikt voor omgevingen met agressieve reinigingsmiddelen of oplosmiddelen
• Temperatuurbereik: Hittebestendige tapes en labels zijn nodig bij leidingen of apparatuur met hoge oppervlaktetemperaturen
• Oppervlaktetype: High-tack vinyl is geschikt voor moeilijk te beplakken oppervlakken zoals polyethyleen, poedergecoat staal of rubberen slangen
• Buitengebruik: UV-bestendige materialen voorkomen verkleuringen en leesbaarheidsvermindering bij buitenapplicaties
• Leesbaarheid op lange termijn: Printlinten en materialen moeten samen gekozen worden om een duurzame, slijtvaste afdruk te garanderen

Naast het materiaal speelt ook de bevestigingsmethode een rol. Voor leidingen zijn wrap-around labels of kabelmarkers vaak praktischer dan plakfolie, omdat ze rondom de leiding sluiten en niet loslaten bij temperatuurwisselingen of trillingen.

Hoe blijf je als organisatie aantoonbaar compliant met veiligheidsmarkeringsnormen?

Aantoonbare compliance met veiligheidsmarkeringsnormen vereist een combinatie van correcte markering, actuele documentatie en periodieke controles. Organisaties moeten kunnen aantonen dat hun markeringen voldoen aan de geldende normen, dat ze up-to-date zijn en dat wijzigingen in installaties of stoffen tijdig worden verwerkt in de markering.

Praktische stappen om compliant te blijven zijn:

• Stel een markeringsstandaard op die verwijst naar de van toepassing zijnde normen (NEN 3011, ISO 7010, CLP, ATEX)
• Voer periodieke audits uit op de aanwezigheid en leesbaarheid van labels en borden
• Zorg voor een intern proces waarbij wijzigingen in installaties automatisch leiden tot een update van de markering
• Documenteer welke materialen en systemen gebruikt worden, zodat bij inspecties aangetoond kan worden dat de labels aan de materiaaleisen voldoen
• Train medewerkers in het herkennen van ontbrekende of beschadigde markering en het melden hiervan

Een gestructureerde aanpak, waarbij markeringstaken worden belegd bij een verantwoordelijke persoon of afdeling, voorkomt dat compliance afhankelijk wordt van individuele kennis of ad-hocoplossingen. Softwareoplossingen zoals NiceLabel kunnen hierbij ondersteunen door labelontwerpen te standaardiseren, revisies bij te houden en afdrukworkflows te beheren conform interne en externe normen.

Hoe Rebo Systems helpt met veiligheidsmarkering in de procesindustrie

Wij ondersteunen organisaties in de procesindustrie bij het opzetten en onderhouden van een volledige, normconforme veiligheidsmarkeringsoplossing. Vanuit onze eigen productie en jarenlange sectorkennis bieden wij alles wat nodig is om zelfstandig en betrouwbaar te markeren:

• Duurzame labels en tapes in vinyl en polyester, bestand tegen chemicaliën, vocht en extreme temperaturen
• Industriële labelprinters zoals de SMS-R1 en SMS-430/460, waarmee je ter plaatse conforme labels produceert in de juiste afmetingen en kleuren
• NiceLabel software voor gestandaardiseerde labelontwerpen, revisiecontrole en afdrukworkflows die aansluiten op NEN 3011, ISO 7010 en CLP-vereisten
• Leidingmarkeringssystemen conform ISO 20560 en NEN 3011, inclusief wrap-around markers en pijlbanden
• GHS/CLP-labels in duurzame materialen voor opslag, transport en interne toepassingen
• Persoonlijk advies van onze lokale adviseurs, ondersteund door technische dienst zonder verplicht servicecontract

Of je nu een nieuwe installatie markeert, een audit voorbereidt of bestaande markering wilt professionaliseren: wij denken graag met je mee. Neem contact op en ontdek hoe we jouw organisatie compliant en veilig houden.
