De juiste labelgrootte voor een leiding bepaal je op basis van de buitendiameter van de leiding, de kijkafstand en de geldende norm. Volgens de internationale norm ISO 20560 voor leidingmarkering zijn er vaste tabellen die de minimale labellengte, breedte en letterhoogte koppelen aan de pijpdiameter. Hoe groter de leiding en hoe verder de kijkafstand, hoe groter het label en de tekst moeten zijn. In dit artikel beantwoorden we de meest gestelde vragen over labelafmetingen, van normen en berekeningen tot materiaalkeuze en veelgemaakte fouten.
Welke norm bepaalt de afmetingen van leidingmarkeringen?
De afmetingen van leidingmarkeringen worden in Europa primair bepaald door de norm ISO 20560. Deze norm beschrijft de minimale eisen voor de grootte, kleur, tekst en plaatsing van markeringen op leidingen in industriële omgevingen. Ze vervangt grotendeels de oudere EN 13446-norm en geldt als de actuele Europese standaard voor 2026.
ISO 20560 koppelt de labelafmetingen direct aan de buitendiameter van de leiding. Hoe groter de leiding, hoe breder en langer het label minimaal moet zijn. Naast afmetingen schrijft de norm ook kleuren voor op basis van de inhoud van de leiding, zoals geel voor ontvlambare gassen en groen voor water. Dit maakt de norm niet alleen een maatgids, maar ook een volledige visuele richtlijn.
Naast ISO 20560 kunnen er sectorspecifieke aanvullingen gelden. In de chemische industrie of bij installaties die onder ATEX-regelgeving vallen, gelden soms aanvullende eisen voor de zichtbaarheid en duurzaamheid van markeringen. Het is daarom verstandig om bij elk project te controleren welke normen van toepassing zijn, zowel de internationale als de sectorspecifieke.
Hoe bereken je de juiste labelgrootte op basis van leidingdiameter?
De labelgrootte bereken je door de buitendiameter van de leiding op te meten en deze te vergelijken met de maattabel uit ISO 20560. De norm deelt leidingen in categorieën in op basis van diameter, en koppelt aan elke categorie een minimale labelbreedte, labellengte en letterhoogte. Dit geeft je een concrete startpositie zonder dat je zelf hoeft te schatten.
Een praktische werkwijze ziet er als volgt uit:
- Meet de buitendiameter van de leiding in millimeters.
- Zoek de bijbehorende categorie op in de ISO 20560-maattabel.
- Noteer de minimale labelbreedte en letterhoogte voor die categorie.
- Houd rekening met de kijkafstand: bij grote afstanden is een groter formaat noodzakelijk.
- Kies een labelformaat dat past bij je printer en beschikbare materiaalrollen.
Bij kleine leidingen met een diameter onder de 50 mm is een compact label van bijvoorbeeld 25 mm breed vaak voldoende. Bij leidingen boven de 150 mm diameter zijn bredere labels nodig, soms gecombineerd met een wrap-around uitvoering zodat de markering rondom de leiding loopt en vanuit meerdere hoeken leesbaar is.
Wat is de minimale letterhoogte voor leesbaarheid op afstand?
De minimale letterhoogte voor leidingmarkeringen is afhankelijk van twee factoren: de diameter van de leiding en de maximale kijkafstand. ISO 20560 koppelt letterhoogtes aan leidingcategorieën, maar als operators de markering op meer dan twee meter afstand moeten kunnen lezen, moet je de letterhoogte verhogen ten opzichte van het minimum.
Als algemene richtlijn geldt dat voor elke meter kijkafstand een letterhoogte van minimaal 5 tot 7 mm nodig is voor comfortabele leesbaarheid. Op een kijkafstand van drie meter betekent dat een minimale letterhoogte van 15 tot 21 mm. In de praktijk kiezen veel HSE-managers voor een marge boven het minimum, zeker in omgevingen met slechte verlichting, stoom of andere visuele obstakels.
Naast de hoogte van de letters speelt het lettertype een rol. Schreefloze, vette lettertypen zoals Arial Bold of soortgelijke industriële standaardlettertypen zijn beter leesbaar op afstand dan sierlijke of smalle varianten. Dit is een aspect dat je kunt instellen in labelsoftware zoals NiceLabel, waarmee je sjablonen kunt aanmaken die automatisch de juiste letterhoogte en stijl toepassen op basis van de leidingcategorie.
Maakt het materiaal van het label verschil voor de afmeting?
Het materiaal van het label heeft geen directe invloed op de vereiste afmetingen, maar het bepaalt wel hoe goed een label zijn formaat en leesbaarheid behoudt onder industriële omstandigheden. Een label dat krimpt, vervaagt of loslaat, verliest zijn functie, ongeacht hoe correct de afmetingen bij aanvang waren.
Voor leidingmarkeringen in industriële omgevingen zijn vinyl en polyester de meest gebruikte materialen. Vinyl is flexibel en past goed om ronde oppervlakken, wat het bij uitstek geschikt maakt voor wrap-around toepassingen. Polyester is stijver, maar uiterst bestand tegen chemicaliën, oplosmiddelen en hoge temperaturen. In omgevingen met agressieve reinigingsmiddelen of blootstelling aan chemicaliën is polyester dan ook de betere keuze.
Papier is voor leidingmarkeringen in industriële omgevingen geen serieuze optie. Het is niet bestand tegen vocht, temperatuurwisselingen of chemicaliën en verliest snel zijn leesbaarheid. Voor tijdelijke markeringen of intern transport kan papier volstaan, maar voor permanente of veiligheidsgerelateerde identificatie is een duurzaam materiaal onmisbaar.
Een ander aandachtspunt is de kleeflaag. Een high-tack kleeflaag zorgt ervoor dat het label ook op ruwe, geverfde of licht vochtige oppervlakken blijft zitten. Op geïsoleerde leidingen of oppervlakken met een coating kan een speciale primer of een ander bevestigingssysteem nodig zijn om de afmeting en positie van het label te waarborgen.
Wanneer kies je voor een wrap-around label in plaats van een plat label?
Een wrap-around label kies je wanneer de leiding vanuit meerdere hoeken zichtbaar moet zijn, of wanneer een plat label niet voldoende hecht aan het ronde oppervlak. Bij leidingen met een kleine diameter is een plat label soms breder dan de zichtbare bovenkant van de leiding, waardoor de tekst scheef of onleesbaar wordt. Een wrap-around label omsluit de leiding volledig en is vanuit elke hoek leesbaar.
Er zijn twee situaties waarin je vrijwel altijd voor wrap-around kiest:
- Kleine leidingdiameters (onder de 50 mm): een plat label overlapt de zijkanten, wat de hechting en leesbaarheid vermindert.
- Leidingen in drukke of moeilijk bereikbare ruimtes: wanneer operators de leiding vanuit verschillende richtingen naderen, garandeert een wrap-around label dat de markering altijd zichtbaar is.

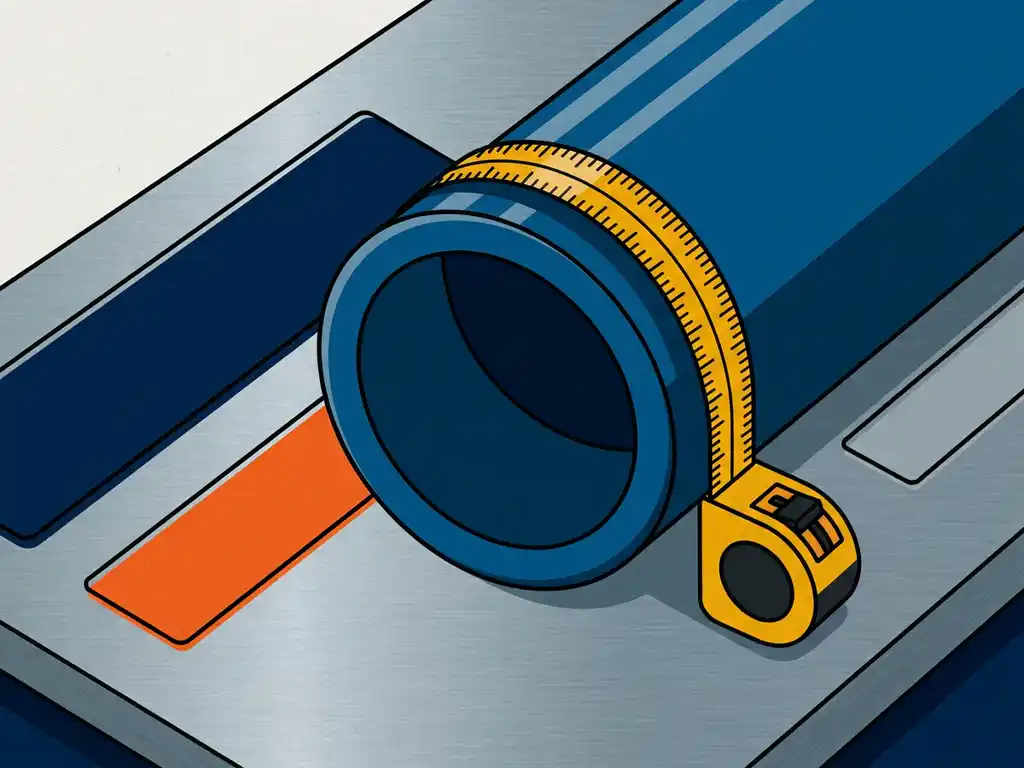

Technisch gezien vereist een wrap-around label een berekening van de omtrek van de leiding. De labellengte moet minimaal de volledige omtrek bedekken, plus een overlappende marge van doorgaans 10 tot 20 mm voor een goede hechting. Moderne labelprinters zoals de systemen die wij leveren, kunnen deze maten eenvoudig verwerken, zeker wanneer je werkt met een sjabloon dat automatisch de juiste labellengte berekent op basis van de ingevoerde diameter.
Welke fouten worden het vaakst gemaakt bij het kiezen van labelafmetingen?
De meest gemaakte fout bij het kiezen van labelafmetingen is het negeren van de kijkafstand. Veel organisaties kiezen een labelformaat op basis van alleen de leidingdiameter, zonder rekening te houden met hoe ver operators de markering moeten kunnen lezen. Het resultaat is een technisch correct, maar in de praktijk onleesbaar label.
Andere veelvoorkomende fouten zijn:
- Te kleine letterhoogte: het voldoet aan de minimumnorm, maar is in de praktijk onleesbaar vanwege slechte verlichting of afstand.
- Verkeerd materiaal voor de omgeving: een vinyllabel in een omgeving met agressieve chemicaliën of hoge temperaturen verliest snel zijn functie.
- Plat label op een kleine leiding: de randen slaan los of de tekst is alleen van boven leesbaar.
- Geen rekening houden met isolatie: bij geïsoleerde leidingen is de effectieve diameter groter, wat invloed heeft op de benodigde labellengte bij wrap-around toepassingen.
- Inconsistente afmetingen door het gebouw: wanneer verschillende afdelingen of monteurs eigen keuzes maken, ontstaat een ongestructureerd beeld dat de veiligheid en leesbaarheid ondermijnt.
De meest effectieve manier om deze fouten te voorkomen is werken met vaste sjablonen en een intern labelbeleid dat is afgestemd op de geldende normen. Zo weet iedereen welk formaat bij welke leidingcategorie hoort, ongeacht wie de markering aanbrengt.
Hoe Rebo Systems helpt met de juiste leidingmarkering
Bij het bepalen van de juiste labelafmetingen voor leidingen komen veel factoren samen: normen, materialen, omgevingscondities en praktische leesbaarheid. Wij helpen organisaties om dit proces te structureren en te standaardiseren, zodat elke markering voldoet aan de eisen en lang meegaat.
Wat wij concreet bieden:
- Labelprinters zoals de SMS-R1 en SMS-430/460, geschikt voor het produceren van wrap-around en platte leidingmarkeringen in vinyl en polyester op maat.
- Een breed assortiment industriële materialen, inclusief chemisch-bestendige en hittebestendige tapes voor veeleisende omgevingen.
- NiceLabel-software voor het aanmaken van sjablonen die automatisch de juiste labelafmetingen en letterhoogtes toepassen op basis van leidingcategorie.
- Persoonlijk advies van onze regionale adviseurs over welke combinatie van printer, materiaal en formaat het beste past bij jouw installatie en normen.
- Kant-en-klare oplossingen via de GHS-etiketten en veiligheidsmarkeringen in ons assortiment, voor wie snel en conform wil werken.
Wil je weten welk labelformaat en welk materiaal het beste passen bij jouw leidinginstallatie? Neem contact op met een van onze adviseurs. We denken graag met je mee en zorgen dat jouw leidingmarkeringen voldoen aan de norm, leesbaar zijn op afstand en bestand zijn tegen de omstandigheden in jouw omgeving.
